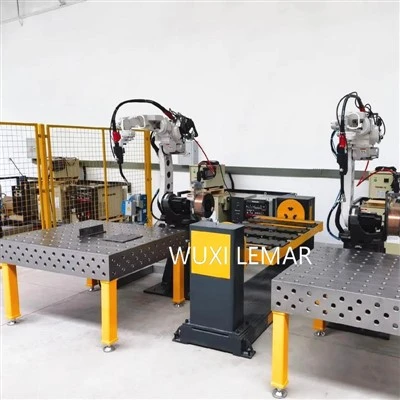

Како одредити степен деформације стола за 3Д заваривање

Корак 1: Успоставите критеријуме прихватања
Преузмите фабричке прецизне спецификације стола за заваривање које ће послужити као мерило. Стандардни критеријуми прихватања су: равност мања или једнака 0,05 мм/1000 мм, одступање од центра рупе-од- од центра мање од или једнако ±0,05 мм, и окомитост између бочне и горње површине мања или једнака 0,05 мм/200 мм; за опште{8}}примену, толеранција равности може бити смањена на мање од или једнако 0,10 мм/1000 мм.

Корак 2: Измерите на основу типа деформације
За различите врсте деформација примењују се различите методе мерења:

1. Површинско искривљење (најчешће): За стандардну прецизност користите либелу{1}} типа оквира и мерач; извршите мерења на сваких 500 мм дуж Кс и И осе и забележите размак између сваке тачке и референтне равни-максимални размак представља максималну деформацију. За високо{5}}прецизну инспекцију, користите ласерски тестер равности или 3Д скенер профила да директно емитујете податке о деформацијама и топлотним мапама одступања за целу површину стола.
2. Деформација положаја рупе: Користите високо{1}}прецизну мерну мерачу или машину за мерење координата (ЦММ) да измерите растојање од центра-до-центра између суседних и дијагоналних рупа за лоцирање; упоредите их са фабричким спецификацијама да бисте одредили степен деформације.
3. Савијање/торзиона деформација: За савијање, поставите равнало (тип ивице ножа-) на референтну ивицу и користите мерач за мерење за мерење зазора. За торзију, истегните стандардну челичну жицу дијагонално преко стола и измерите разлику у размаку између жице и различитих тачака на површини стола; већа разлика указује на већу торзију.

Корак 3: Класификујте степен деформације
Категоризуј стање на основу резултата мерења:

1. Мања деформација: Максимална деформација мања или једнака 0,03 мм/1000 мм; остаје у оквиру прихватљивих толеранција, не утиче на употребу и не захтева корекцију.
2. Умерена деформација: Максимална деформација између 0,03 мм и 0,10 мм/1000 мм; премашује фабричке толеранције, али одступање није претерано; прецизност се може вратити корекцијом.
3. Severe Deformation: Maximum deformation >0.10мм/1000мм; значајна деформација где су трошкови корекције високи и враћање прихватљиве прецизности је тешко; генерално се препоручује замена.
